НАСОСНЫЕ СТАНЦИИ

Рубрикатор / Город и вода/Технический раздел

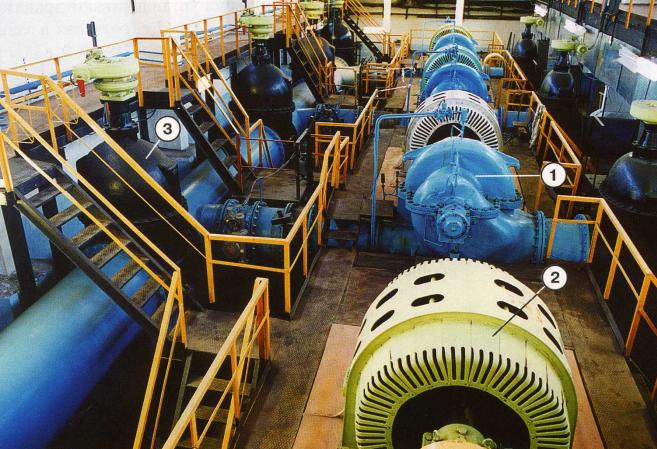

НАСОСНЫЕ СТАНЦИИ (НС), станции, обеспечивающие подачу необходимого количества воды под требуемым напором. Представляют собой комплекс механического оборудования и энергетических установок, трубопроводов, арматуры, контрольно-измерительных приборов и средств автоматизации. НС используются в системах водоснабжения (для подачи воды от источника водоснабжения потребителям) и канализации (для приема и перекачки фекальных сточных вод). НС делятся на станции I и II подъема и повысительные (III и IV подъема). НС I подъема предназначены для подачи воды из источника водоснабжения на очистные сооружения водопроводной станции, II подъема – для подачи очищенной воды из резервуаров чистой воды в водопроводную сеть города. Станции II подъема могут оборудоваться несколькими машинными отделениями (напр., на НС II подъема Главной водопроводной станции их 5). НС III и IV подъема используются для забора воды из одного участка сети в сеть другого р-на (микрорайона) или к отдельным высотным зданиям. Циркуляционные НС используют на предприятиях: насосы подают отработанную воду на очистку или охлаждение, затем возвращают ее на производство. Кроме того существуют НС, подающие воду для собственных нужд водопроводных станций (напр., для промывки). Станции I и II подъема могут быть наземными, заглубленными, подземными, шахтными. В СПб. применяются станции I подъема заглубленные (машинное отделение расположено на отметке всасывающих трубопроводов, подающих воду из водоисточника; строились с XIX в., к ним относится НС на Главной водопроводной станции) и шахтные (машинное отделение расположено на глубине 15–20 м; строились во 2-й пол. ХХ в. на всех водопроводных станциях СПб.). На Главной водопроводной станции насчитывается 3 НС I подъема, 5 НС II подъема, на Северной водопроводной станции – 1 и 2, на Южной водопроводной станции – 2 и 4, на Волковской водопроводной станции – 1 и 2. ГУП «Водоканал СПБ» эксплуатирует 177 повысительных НС (из них 54 в пригородных р-нах) различного назначения, которые отличаются типом и компоновкой насосов, электродвигателей, трубопроводов и технологического оборудования. От надежности их работы зависит бесперебойность подачи в город необходимого количества воды с требуемым напором. Система подачи и распределения воды в СПб. организована по принципу сочетания последовательного и параллельного зонирования. Уровни требуемых напоров на выходах станций задаются для весенне-летнего и осенне-зимнего сезонов, типов дней (будни, выходные и праздники) и периодов суток. Совместная работа насосных станций II, III и IV подъема, эксплуатируемых ГУП «Водоканал СПБ», осуществляется по двум схемам: с разрывом потока воды (при устройстве резервуаров чистой воды) и без разрыва потока воды (при заборе воды непосредственно из водовода). Примером реализации первой схемы является Московская станция III подъема – самая крупная в РФ (и даже в Европе). Ее максимальная производительность в 2006 составила ок. 700 тыс. куб. м/сут. Станция забирает воду из 9 резервуаров чистой воды, в которые вода поступает от станций II подъема Южной водопроводной станции (ЮВС) по 7 водоводам. На станции имеются три машинных отделения. Пример второй схемы совместной работы станций – Фрунзенская станция III подъема, снабжающая водой жилой массив Купчино. В насосном отделении смонтировано 5 насосов типа Д3200-75, которые забирают воду из напорного водовода от ЮВС. Управление работой станции осуществляется с диспетчерского пункта ЮВС. Из насосных станций IV подъема, эксплуатируемых ГУП «Водоканал СПБ», особый интерес представляет Пулковская станция, которая обеспечивает давление на выходе до 100 м вод. ст. В насосном отделении смонтировано 5 насосов типа Д2000-100 и 2 насоса типа NK65-250. Станция снабжает водой г. Пушкин, Пулковскую гос. астрономическую обсерваторию и др. водопотребителей. На территории станции есть 2 резервуара чистой воды емкостью 7700 и 6550 куб. м, вода в них поступает от Московской станции III подъема. Кроме того, в СПб. эксплуатируется более 100 внутриквартальных повысительных НС подкачки, которые по особой водопроводной сети с давлением, превышающим 60 м вод. ст., подают воду в дома высотой более 9 этажей. Обеспечение гарантированным водоснабжением новых и существующих районов застройки может быть осуществлено при условии реконструкции повысительных НС. В ноябре 2007 завершена реконструкция самой большой – Московской НС, начаты работы на Фрунзенской, Василеостровской, Кушелевской и ряде других повысительных НС. До 2015 планируется произвести комплексную реконструкцию всех повысительных НС города.
Лит.: Карелин В.Я., Минаев А.В. Насосы и насосные станции. М., 1986; Водоснабжение Санкт-Петербурга / Гос. унитар. предприятие Водоканал С.-Петербурга; Под общ. ред. Ф.В. Кармазинова. СПб., 2003. С. 415-464.
С.Б. Егоров, В.Н. Измайлова, А.Ю. Чистяков Егоров Сергей Борисович
Измайлова Вера Николаевна
Чистяков Антон Юрьевич
