ВОДОСЛИВНАЯ СИСТЕМА

Рубрикатор / Город и вода/Технический раздел

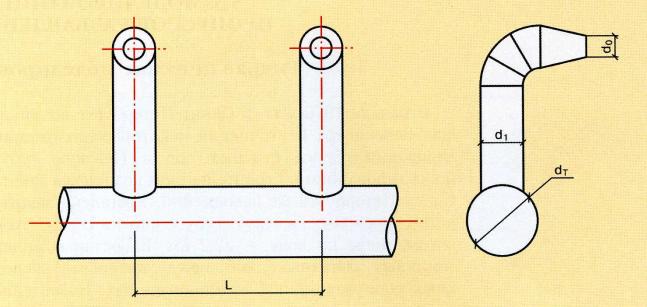

ВОДОСЛИВНАЯ СИСТЕМА (ВС), комплекс желобов, труб и колен в городских домах. Она обеспечивает отвод дождевой воды и тающего снега с кровли зданий и защиту фасадов от прямого попадания дождевой воды (см.: Водостоки). Также ВС используется для подготовки и сброса сточных вод в водные объекты. В СПб. очищенные стоки, предназначенные для выпуска с очистных сооружений (см.: Аэрации станции), отводятся по трубопроводам в ближайшие водоемы, связанные с Невской губой Финского залива. При выпуске сточных вод, скорость вытекания которых опережает движение окружающей среды, происходит интенсивное смешивание потоков, уменьшающее концентрацию загрязняющих компонентов. Этот процесс называется начальным разбавлением. Проведенные исследования показали, что при использовании рассеивающего выпуска сточных вод концентрация загрязняющих веществ в начальной стадии снижается быстрее, чем при единичном (сосредоточенном) выпуске. Дальнейшее взаимодействие стоков с водами водоемов и водотоков принято называть основным разбавлением. Рассеивающие выпуски представляют собой систему трубопроводов-распределителей, имеющих оголовки. Последние выглядят как загнутые на конце ответвления с конически сходящимся патрубком (конфузором). За счет использования конфузора достигается увеличение скорости истекающего потока, что позволяет увеличить кратность разбавления. Важной качественной характеристикой распределительного трубопровода служит степень равномерности распределения расходов по оголовкам выпуска. На выпусках сточных вод, поданных от станций аэрации СПб., этот показатель составляет не более 5%. Организация сброса очищенных стоков производится по определенной схеме. Напр., очищенная сточная вода с Северной станции аэрации после двухчасового отстаивания поступает по каналам в камеру выпусков, а затем по трем трубопроводам диаметром 2 м доставляется в Невскую губу. Выпуск трубопроводов устроен в 1,5 км от берега. Каждый из них имеет по 9 рассеивающих оголовков с выпускными насадками диаметром 600 мм. Юго-Западные очистные сооружения предусматривают эксплуатацию двух трубопроводов диаметром 2 м. Их протяженность составляет 9,2 км, из которых 4,9 км приходится на подводную часть.
Лит.: Отведение и очистка сточных вод Санкт-Петербурга / Гос. унитар. предприятие Водоканал Санкт-Петербурга; Под общ. ред. Ф. В. Кармазинова. 2-e изд., доп. и перераб. СПб., 2002. С. 216-217, 223-225, 259, 263.
С.Б. Егоров Егоров Сергей Борисович
